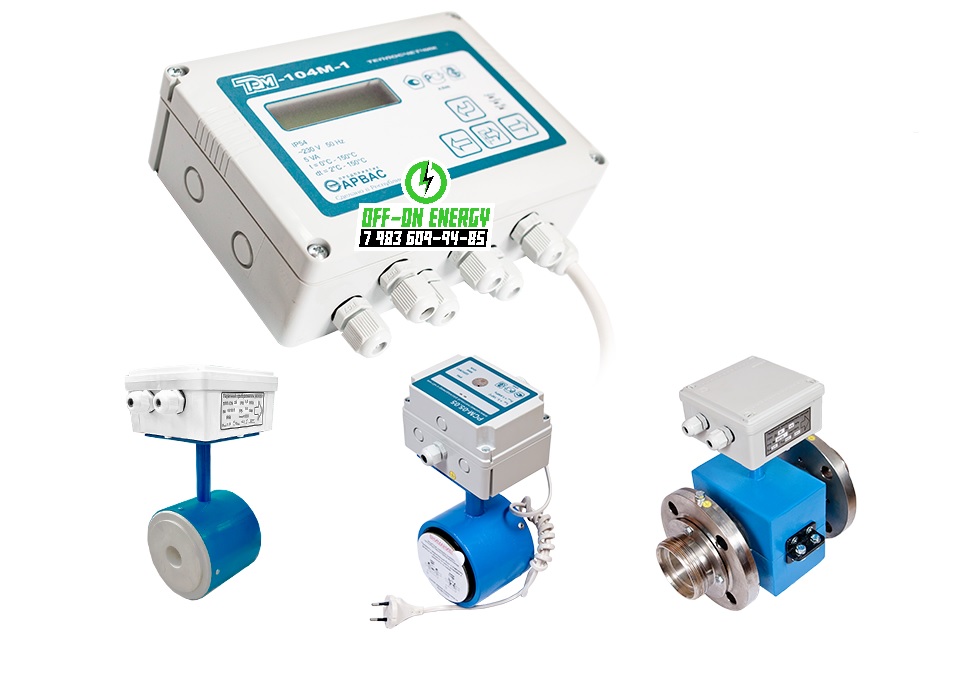

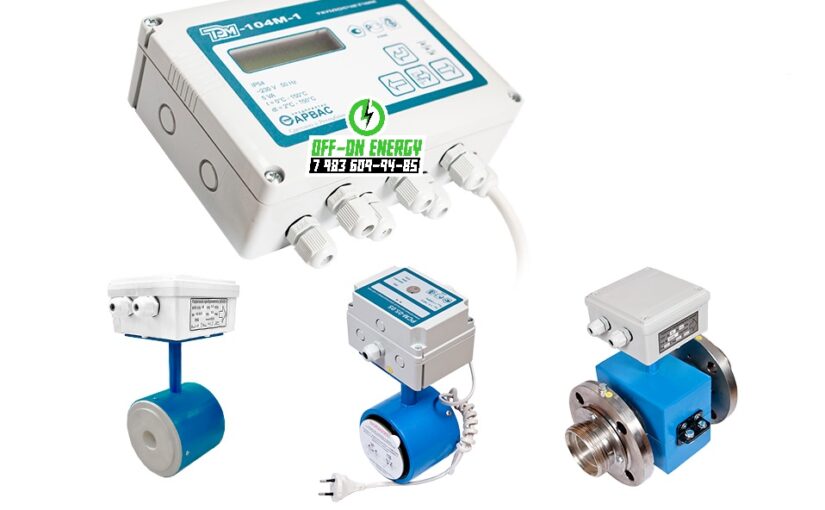

Теплосчётчик ТЭМ-104M с пультом

Теплосчётчик ТЭМ-104M с пультом

Теплосчетчик электромагнитный ТЭМ-104M   предназначен для измерения и регистрации с целью коммерческого и технологического учета значений потребленного (отпущенного) количества теплоты (тепловой энергии), теплоносителя и других параметров систем теплоснабжения и горячего водоснабжения, а также для организации информационных сетей сбора данных.

Области применения

• Предприятия тепловых сетей
• Тепловые пункты жилых, общественных и производственных зданий
• Центральные тепловые пункты
• Тепловые сети объектов бытового назначения
• Источники теплоты

Конструктивно теплосчетчик ТЭМ-104 представляет собой измерительно-вычислительный блок (ИВБ) и подключаемые к нему измерительные преобразователи

• Расхода теплоносителя (первичный преобразователь расхода — ППР, измерительный преобразователь расхода с нормированным частотным или импульсным выходным сигналом — ИП)
• Температуры теплоносителя (термопреобразователь сопротивления — ТС)
• Избыточного давления в трубопроводе (датчик избыточного давления — ДИД)

Число систем, по которым теплосчетчик ТЭМ-104 позволяет одновременно вести учет – от одной до четырех. Схема учета для каждой из них устанавливается пользователем в режиме «Конфигурация» до постановки прибора на коммерческий учет.

Теплосчетчик ТЭМ-104 обеспечивает для каждой системы измерение и индикацию

• Текущих значений объемного Gv [м3/ч] и массового Gм [т/ч] расходов теплоносителя в трубопроводах, на которых установлены ИП (с частотным выходным сигналом) или ППР
• Текущих температур t [°С] теплоносителя в трубопроводах, на которых установлены ТС
• Текущего давления в трубопроводах P [МПа], на которых установлены ДИД
• Вычисление и индикацию: текущей разности температур dt [°С] между подающим и обратным трубопроводами

Вычисление, индикацию и накопление с нарастающим итогом

• Потребленного (отпущенного) количества теплоты (тепловой энергии) Q в [Гкал], [МВтч]
• Массы М [т] и объема V [м3] теплоносителя, протекшего по трубопроводам, на которых установлены ППР или ИП
• Тр – времени работы прибора при поданном питании в [ч:мин]
• Tнараб – времени работы прибора без остановки счета с нарастающим итогом [ч:мин]
• Тош – времени работы прибора при наличии технической неисправности (ТН) в [ч:мин]
• Т:dt, Т:G, Т:G – времени работы отдельно по каждой нештатной ситуации (НС) в [ч:мин]
• Архива данных

Регистрацию

• Потребленного (отпущенного) количества теплоты (тепловой энергии) за каждый час Q [Гкал], [МВтч]
• Массы М [т] и V объема [м3] теплоносителя, протекшего за каждый час по трубопроводам, на которых установлены ППР или ИП
• Среднечасовых и среднесуточных значений температур t [°С] теплоносителя в трубопроводах
• Среднечасовой и среднесуточной разности температур dt [°С] между подающим и обратным трубопроводами
• Часовых и суточных измеряемых (или программируемых) средне-арифметических значений давления в трубопроводах P [МПа]
• Времени работы при поданном напряжении питания T [ч:мин]
• Времени работы в штатном режиме Tнараб [ч:мин] (время наработки)
• Времени работы Тош прибора при наличии технической неисправности (ТН) в [ч:мин]
• Кодов возникающих НС и (или) ТН
• Времени работы (Т:dt, Т:G, Т:G-) по каждой нештатной ситуации (НС) [ч:мин]

Глубина архива регистрируемых параметров

• часовых данных – 1536 (64 суток)
• суточных данных – 384 (12 месяцев)
• месячных записей – 120 (10 лет)

Вычислитель теплосчетчика ТЭМ-104 выдает информацию из архива данных по запросам от внешних устройств (компьютер, контроллер АСУ и т.д.) Возможен просмотр архива данных на ЖКИ теплосчетчика и вывод его на печать.

Теплосчетчик ТЭМ-104 осуществляет самодиагностику при включении в сеть, а также отслеживает обрывы и короткие замыкания в цепи датчиков температуры и давления с выводом на экран символа ТН («Неиспр. канала t.», «Неиспр. канала p.»). В случае возникновения ТН счет с накоплением останавливается.

Теплосчетчик ТЭМ-104 осуществляет измерение температуры теплоносителя по шести каналам. Диапазон измерения температуры теплоносителя в трубопроводах от 0 до 150 °С.

В вычислителе теплосчетчика ТЭМ-104 имеется возможность программной установки значений температуры холодной воды (tхв). Программная установка значений температуры tхв осуществляется пользователем до постановки прибора на коммерческий учет. Используется, если измерение температуры холодной воды технически нереализуемо или экономически нецелесообразно (например, при удаленном расположении потребителя от источника тепла).

В этом случае, в соответствии с ГОСТ Р 8.592-2000, допускается

• устанавливать согласованное с теплоснабжающей организацией значение tхв программно
• измерять tхв у потребителя. В этом случае значения тепловой энергии по показаниям теплосчетчика используются для коммерческих расчетов при условии внесения поправки, определяемой на основании реальных значений холодной воды, рассчитанных теплоснабжающей организацией либо по представленным ею данным

Диапазон измерения разности температур в измерительном канале количества теплоты от 2 до 150 °С.

Теплосчетчик ТЭМ-104 осуществляет измерение давления по четырем каналам. Диапазон измерения давления — от 0 до 2,5 МПа. Границы диапазона измерения давления (заводская установка 0-1,6 МПа) и диапазон измерения токового сигнала от ДИД (0-5, 0-20 или 4-20 mA) устанавливается пользователем до постановки прибора на коммерческий учет.

Для технологических нужд (проверка функционирования прибора, правильности счета и т.п.) имеется возможность установить программное значение для любого из каналов измерения расхода, температуры или давления.

Теплосчетчик ТЭМ-104 обеспечивает измерение реального времени с индикацией числа, месяца, года, часов, минут и секунд.

Вычислитель теплосчетчика ТЭМ-104 может выводить информацию о текущем объемном расходе или температуре в виде сигнала постоянного тока 4-20 мА (сопротивление нагрузки не более 500 Ом). Параметр (G1-G4, t1-t6), преобразуемый в токовый сигнал, устанавливается пользователем. Предусмотрена возможность установки фиксированного значения токового сигнала в диапазоне от 4 до 20 мА с дискретностью 1 мA.

Теплосчетчик ТЭМ-104 обеспечивает передачу текущих значений параметров системы теплоснабжения и данных архива по последовательному интерфейсу RS-232C или гальванически развязанному RS-485. Скорость обмена устанавливается пользователем и может принимать значения, 38400, 57600 бит/сек для RS-232C и 9600, 19200 для RS-485. Протокол обмена теплосчетчика предусматривает реализацию на базе интерфейса RS-485 сети теплосчетчиков.

Максимальная длина линии связи при передаче данных по интерфейсу RS-232С не менее 15 метров.
Максимальная длина линии связи при передаче данных по интерфейсу RS-485 без ретранслятора при использовании неэкранированной витой пары на основе провода МГШВ 0,35 не менее 1200 метров.

Теплосчетчик ТЭМ-104 обеспечивает вывод статистической и текущей информации на принтер путем непосредственного подключения принтера по параллельному интерфейсу (LPT-порт).

Потребляемая мощность ИВБ не более 10 ВА. Суммарная потребляемая мощность (ИВБ и ИП) не более 30 ВА.

Рабочие условия теплосчетчика ТЭМ-104

• Вид теплоносителя — вода
• Удельная электрическая проводимость теплоносителя должна находится в пределах от 10-3 до 10 См/м
• Температура окружающей среды от +5 °С до +50 °С
• Относительная влажность воздуха – до 95 % при температуре до 30 °С
• Максимальная длина линий связи между ППР и ИВБ не должна превышать 100 м
• Сопротивление каждого провода четырехпроводной линии связи между ИВБ и ТС должно быть не более 100 Ом

Пределы допускаемой абсолютной погрешности при измерении температуры, °C

• Пределы допускаемой приведенной погрешности ИВБ при преобразовании сигналов от датчиков давления: ±0,15 %
• Пределы основной допускаемой погрешности датчиков избыточного давления, выраженной в процентах от диапазона измерений: ±1,0 %
• Пределы допускаемой относительной погрешности измерения давления (при наличии датчиков избыточного давления): ±2,0 %
• Пределы допускаемой относительной погрешности при измерении времени: ±0,01 %
• Пределы допускаемой приведенной погрешности преобразования измеренного значения выбранного параметра в унифицированный сигнал постоянного тока: ±0,5 %
• Пределы допускаемой абсолютной погрешности при преобразовании измеренных значений в импульсный сигнал не превышают установленного весового коэффициента импульса.
